详细介绍外热式退火炉

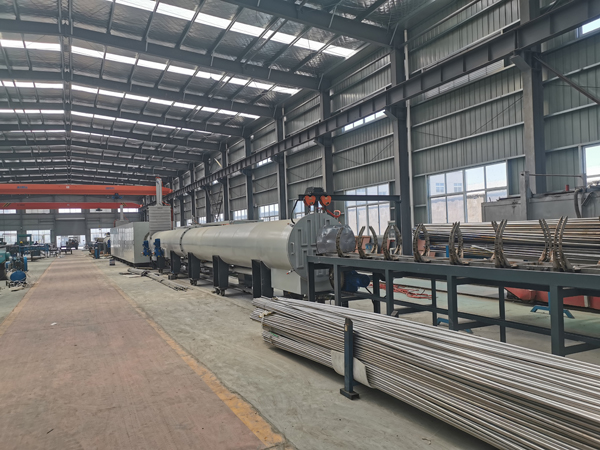

外热式退火炉(图1)


外热式钛管真空退火炉



主要用途:ZRG型卧式钛管真空退火炉主要用于钛管在真空状态下的加热真空退火。



主要规格:

外热式钛管真空退火炉

参数/型号

ZR12G

ZR13G

最高温度

850

850

常用工作温度

500~800℃±5

500~800℃±5

有效工作均温区

φ800×12000

φ800×13000

最大装炉量

最大950/

最大1050/

退火管尺寸

φ12—φ114×δ0.5~δ4×12000

φ12—φ114×δ0.5~δ4×13000

极限真空度

2.0×10-1 Pa

2.0×10-1 Pa

压升率

不大于1 Pa/h

不大于1 Pa/h

工作真空排气时间

30min

30min

加热功率

6区,390KW

6区,410KW

料车移动速度

5m/min

5m/min

控温精度

±1

±1

炉温均匀度

≤±5

≤±5



技术参数:

最高温度:850

常用工作温度:500~800℃±5

极限真空度:2.0×10-1 Pa

工作真空度:充氩气工艺,表压—0.1MPa5.0×10-1 Pa

压升率:不大于1 Pa/h

工作真空排气时间:≦30min

加热方式:仪表自动控温

炉温均匀度:≤±5℃(在500~800℃范围内检测)

控温精度:±1

炉壁温升:≤50

料车移动速度:5m/min

电源条件:三相四线,50HzAC380VAC220V

冷却水压力:进水压力≧0.3MPa

压缩空气压力:0.3~0.6MPa

工作周期:4.5小时/每炉。



设备构成;

加热室(炉内轨道,轴承)、加热炉、冷却室(炉内轨道,轴承)、传动机构、炉内料架系统、炉外台及送料机构、真空系统、DN800带水冷真空插板阀、电气控制系统、冷却水系统、气路系统和氩气充气系统
